MWM Elektromagnetische lamellenkoppeling ECF

MWM Elektromagnetische lamellenkoppeling ECF

MWM Elektromagnetische lamellenkoppeling ECF: Een frictie-koppeling (of wrijvingskoppeling) is een apparaat dat beweging overbrengt tussen twee kinematische systemen die met verschillende hoeksnelheden draaien. MWM produceert de volgende soorten koppelingen: – Meerdere schijven (multidisc), voornamelijk voor oliebad en droge toepassingen op lage snelheid. – Eén schijf, alleen voor droge toepassingen. Deze koppelingen kunnen op de volgende manieren worden geschakeld: – hydraulisch – pneumatisch – electromagnetisch Ze kunnen op de volgende manieren werken: POSITIEF:de besturing verbindt de transmissie; de koppeling wordt ingeschakeld wanneer er olie, lucht of spanning wordt toegevoerd. NEGATIEF (veer-aangebracht):de besturing verbreekt de overdracht; de koppeling wordt ontkoppeld wanneer er olie, lucht of spanning wordt toegevoerd.

Clutch ECF
CODE: 05.02. ••• .01

Elektromagnetische meervoudige schijfkoppeling met verzamelring, roterende magneet

Spanning 24 V dc – 0 + 15%
Toepassing: nat loop – droog loop bij zeer lage toerentallen
Beweging overgebracht van een as naar een transmissie-element (as of tandwiel)
Statisch moment (ms) van 7 tot 3600 Nm

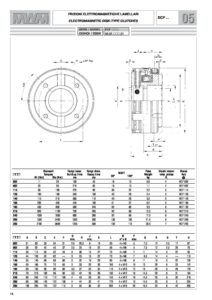

Datasheet

ecf
