MWM Elektromagnetische koppeling EMSL

MWM Elektromagnetische koppeling EMSL

MWM Elektromagnetische koppeling EMSL: Een frictie-koppeling (of wrijvingskoppeling) is een apparaat dat beweging overbrengt tussen twee kinematische systemen die met verschillende hoeksnelheden draaien. MWM produceert de volgende soorten koppelingen: – Meerdere schijven (multidisc), voornamelijk voor oliebad en droge toepassingen op lage snelheid. – Eén schijf, alleen voor droge toepassingen. Deze koppelingen kunnen op de volgende manieren worden geschakeld: – hydraulisch – pneumatisch – electromagnetisch Ze kunnen op de volgende manieren werken: POSITIEF:de besturing verbindt de transmissie; de koppeling wordt ingeschakeld wanneer er olie, lucht of spanning wordt toegevoerd. NEGATIEF (veer-aangebracht):de besturing verbreekt de overdracht; de koppeling wordt ontkoppeld wanneer er olie, lucht of spanning wordt toegevoerd.

Koppeling EMSL
CODE: 08.25. ••• .01

EMSL
Elektromagnetische koppeling met enkele schijf met gelamineerd anker.

Spanning 24 V dc – 0 + 15%
Gebruikt voor droge toepassingen.
Ook beschikbaar met externe hub (Pic.2)
Beweging wordt overgebracht tussen een as die is gesplined naar de rotor (1), en het gelamineerde anker (7) dat kan worden verbonden met een katrol of kroonwiel, enz.
Statische momenten (Ms) van 6 tot 150 Nm.

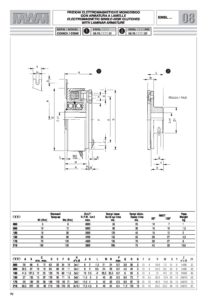

Datasheet

ems-l
