MWM Eenschijfs elektromagnetische koppeling ESAL

MWM Eenschijfs elektromagnetische koppeling ESAL

MWM Eenschijfs elektromagnetische koppeling ESAL: Een frictie-koppeling (of wrijvingskoppeling) is een apparaat dat beweging overbrengt tussen twee kinematische systemen die met verschillende hoeksnelheden draaien. MWM produceert de volgende soorten koppelingen: – Meerdere schijven (multidisc), voornamelijk voor oliebad en droge toepassingen op lage snelheid. – Eén schijf, alleen voor droge toepassingen. Deze koppelingen kunnen op de volgende manieren worden geschakeld: – hydraulisch – pneumatisch – electromagnetisch Ze kunnen op de volgende manieren werken: POSITIEF:de besturing verbindt de transmissie; de koppeling wordt ingeschakeld wanneer er olie, lucht of spanning wordt toegevoerd. NEGATIEF (veer-aangebracht):de besturing verbreekt de overdracht; de koppeling wordt ontkoppeld wanneer er olie, lucht of spanning wordt toegevoerd.

Koppeling ESAL
CODE: 08.20. ••• .01

ESAL
Elektromagnetische koppeling met enkele schijf met gelamineerd anker en externe hub.

Spanning 24 V dc – 0 + 15%
Gebruikt voor droge toepassingen.
Ook beschikbaar met externe hub (Pic.2)
Beweging wordt overgebracht tussen de as die is gesplined naar de rotor (4), en het gelamineerde anker (3), waaraan een poelie, een tandrad enz. an worden bevestigd.
Statische momenten (Ms) van 1,8 tot 500 Nm.

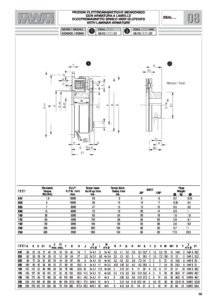

Datasheet

esal
