MWM Veerbelaste tandvormige koppeling ESB-N/Z
MWM Veerbelaste tandvormige koppeling ESB-N/Z: Een getande koppeling is een apparaat dat twee kinematische systemen met elkaar verbindt die op dezelfde of een iets afwijkende snelheid t.o.v. elkaar draaien, afhankelijk van het type vertanding. Het kan de volgende soorten vertandingen hebben:Driehoekig zonder speling, voor aansluiting bij stilstand of bij nul / bijna nul relatieve snelheid, twee draairichtingen.Trapeziumvormig met speling, voor aansluiting bij stilstand of bij zeer lage relatieve snelheid, met twee draairichtingen.Zaagtand, voor verbinding tijdens beweging met lage relatieve snelheid, 1 draairichting. Standaard getande koppelingen maken verbinding in elke positie mogelijk, terwijl optionele getande koppelingen kunnen worden geleverd die gefixeerd worden om in 1 stand of om een aantal graden weer inschakeld te worden.Ze kunnen op de volgende manieren worden bediend: – hydraulisch – pneumatisch – electromagnetisch Ze kunnen op de volgende manieren werken: POSITIEF: de besturing verbindt de transmissie. NEGATIEF: (met drukveren) normaal gesloten: de besturing koppelt de transmissie los.

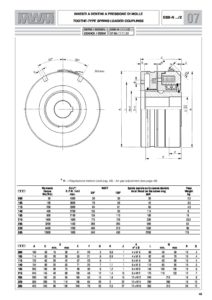

Getande koppeling ESB-N-Z
CODE: 07.80. ••• .01
ESB-N / Z
Veerbekrachtigde, tand koppeling, met statische magneet
Voedingsspanning: 24V cc.- 0% + 15%.
Gebruikt voor olie en droge toepassingen.
Voor het verbinden van een as die is gesplined met de naaf (5) en een flens of poelie bevestigd op de getande behuizing (4).
De verbonden onderdelen moeten goed uitgelijnd en coaxiaal zijn.
Statische momenten (Ms) van 50 tot 12800 Nm
