MWM slipkoppeling GS/GE met frictieschijven

MWM slipkoppeling GS/GE met frictieschijven

MWM slipkoppeling GS/GE met frictieschijven: Een koppelbegrenzer is een apparaat dat de transmissie beschermt en indien nodig stopt, wanneer er overbelasting of onbedoelde stops zijn die storingen en schade aan de transmissie kunnen veroorzaken. MWM produceert de volgende modellen: MEERDERE SCHIJF (of multidisc), het meest geschikt voor oliebad of droge toepassingen op lage snelheid; MET FRICTIE SCHIJFJES, alleen voor droge toepassingen; MET VERTANDING, voor toepassingen waarvoor een microschakelaar vereist is die een overbelasting aangeeft. Al onze beperkende koppelingen zijn ontworpen om het koppel aan te passen. Ze kunnen op de volgende manieren worden bediend: Manueel / mechanisch Pneumatisch De volgende besturingsmechanismen kunnen op verzoek worden geleverd: hydraulisch electromagnetisch

Koppeling GS / GE
CODE: 02.22. ••• .01

GS / GE
Koppelbegrenzerkoppeling met wrijvingsringen en flexibele koppeling.

Voor droge toepassingen.
Handig voor het verbinden van twee niet perfect uitgelijnde assen.
De flexibiliteitshoeken in radiale, hoek- en axiale richting worden gespecificeerd op basis van de grootte.
De kalibratie wordt aangepast door de ringmoer (6), die de schijfveer (4) bedient die de frictievoeringen (2) comprimeert.
Statische momenten (Ms) van 2 tot 2400 Nm.

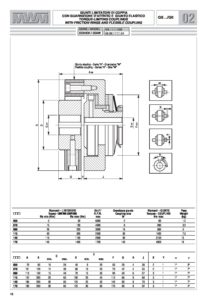

Datasheet
