MWM Tandkoppelbegrenzer GDFR

MWM Tandkoppelbegrenzer GDFR

MWM Tandkoppelbegrenzer GDFR: Een koppelbegrenzer is een apparaat dat de transmissie beschermt en indien nodig stopt, wanneer er overbelasting of onbedoelde stops zijn die storingen en schade aan de transmissie kunnen veroorzaken. MWM produceert de volgende modellen: MEERDERE SCHIJF (of multidisc), het meest geschikt voor oliebad of droge toepassingen op lage snelheid; MET FRICTIE SCHIJFJES, alleen voor droge toepassingen; MET VERTANDING, voor toepassingen waarvoor een microschakelaar vereist is die een overbelasting aangeeft. Al onze beperkende koppelingen zijn ontworpen om het koppel aan te passen. Ze kunnen op de volgende manieren worden bediend: Manueel / mechanisch Pneumatisch De volgende besturingsmechanismen kunnen op verzoek worden geleverd: hydraulisch electromagnetisch

Koppeling van GDFR
CODE: 02.44. ••• .01

GDFR
Tand-type koppelbegrenzer met axiale slip en transmissienaaf

Voor droog- en oliebadtoepassingen, handig voor het aansluiten van een as die is gesplined op de naaf (1) en een poelie of kroonwiel op de transmissie HUB (9).
De kalibratie wordt ingesteld door de ringmoer (6) die de belasting van de veren (4) die de getande behuizing (3) regelen, varieert.
Het getande huis (3) heeft een groef voor het plaatsen van de microschakelaar (10).
Statische momenten (Ms) van 5 tot 2400 Nm.

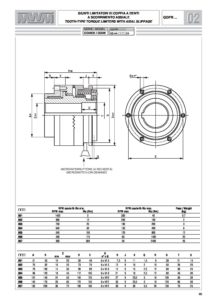

Datasheet

gdfr koppelbegrenzer
