MWM multi disc - geveerde elektromagnetische koppeling EMC-N-L

MWM multi disc – geveerde elektromagnetische koppeling EMC-N-L

MWM multi disc – geveerde elektromagnetische koppeling EMC-N-L: Een frictie-koppeling (of wrijvingskoppeling) is een apparaat dat beweging overbrengt tussen twee kinematische systemen die met verschillende hoeksnelheden draaien. MWM produceert de volgende soorten koppelingen: – Meerdere schijven (multidisc), voornamelijk voor oliebad en droge toepassingen op lage snelheid. – Eén schijf, alleen voor droge toepassingen. Deze koppelingen kunnen op de volgende manieren worden geschakeld: – hydraulisch – pneumatisch – electromagnetisch Ze kunnen op de volgende manieren werken: POSITIEF:de besturing verbindt de transmissie; de koppeling wordt ingeschakeld wanneer er olie, lucht of spanning wordt toegevoerd. NEGATIEF (veer-aangebracht):de besturing verbreekt de overdracht; de koppeling wordt ontkoppeld wanneer er olie, lucht of spanning wordt toegevoerd.

Koppeling EMC-N-L
CODE: 06.01. ••• .01

EMC-N / l
Multi-schijf, veerkrachtige elektromagnetische koppeling met opvangring

Wordt alleen gebruikt voor oliebad of droge toepassingen bij lage toerentallen.
Beweging wordt overgebracht van de aandrijfas die is gesplitst naar de centrale naaf (11) naar de aangedreven as die is gesplitst naar de getande naaf (12).
Statische momenten (Ms) van 40 tot 260 Nm

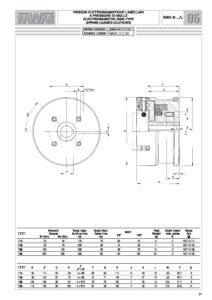

Datasheet

emc-nl
