MWM Enkel-schijfs – veerbekrachtigde elektromagnetische koppeling EMC-N
MWM Enkel-schijfs – veerbekrachtigde elektromagnetische koppeling EMC-N: Een frictie-koppeling (of wrijvingskoppeling) is een apparaat dat beweging overbrengt tussen twee kinematische systemen die met verschillende hoeksnelheden draaien. MWM produceert de volgende soorten koppelingen: – Meerdere schijven (multidisc), voornamelijk voor oliebad en droge toepassingen op lage snelheid. – Eén schijf, alleen voor droge toepassingen. Deze koppelingen kunnen op de volgende manieren worden geschakeld: – hydraulisch – pneumatisch – electromagnetisch Ze kunnen op de volgende manieren werken: POSITIEF:de besturing verbindt de transmissie; de koppeling wordt ingeschakeld wanneer er olie, lucht of spanning wordt toegevoerd. NEGATIEF (veer-aangebracht):de besturing verbreekt de overdracht; de koppeling wordt ontkoppeld wanneer er olie, lucht of spanning wordt toegevoerd.

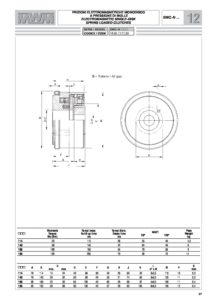

Koppeling EMC-N
CODE: 12.01. ••• .01
EMC-N
Enkele schijf, veerkrachtige elektromagnetische koppeling
Gebruikt voor droge toepassingen.
Beweging wordt overgebracht tussen een flens bevestigd aan de magneetbeker (1) en een aandrijfas gegespeld met de getande naaf (7).
Statische momenten (Ms) van 25 tot 150 Nm
