MWM Elektromagnetische tandkoppeling ESBG/Z met flexibele koppeling

MWM Elektromagnetische tandkoppeling ESBG/Z met flexibele koppeling

MWM Elektromagnetische tandkoppeling ESBG/Z met flexibele koppeling: Een getande koppeling is een apparaat dat twee kinematische systemen met elkaar verbindt die op dezelfde of een iets afwijkende snelheid t.o.v. elkaar draaien, afhankelijk van het type vertanding. Het kan de volgende soorten vertandingen hebben:Driehoekig zonder speling, voor aansluiting bij stilstand of bij nul / bijna nul relatieve snelheid, twee draairichtingen.Trapeziumvormig met speling, voor aansluiting bij stilstand of bij zeer lage relatieve snelheid, met twee draairichtingen.Zaagtand, voor verbinding tijdens beweging met lage relatieve snelheid, 1 draairichting. Standaard getande koppelingen maken verbinding in elke positie mogelijk, terwijl optionele getande koppelingen kunnen worden geleverd die gefixeerd worden om in 1 stand of om een aantal graden weer inschakeld te worden.Ze kunnen op de volgende manieren worden bediend: – hydraulisch – pneumatisch – electromagnetisch Ze kunnen op de volgende manieren werken: POSITIEF: de besturing verbindt de transmissie. NEGATIEF: (met drukveren) normaal gesloten: de besturing koppelt de transmissie los.

Getande koppeling ESBG / Z
CODE: 07.42. ••• .01

ESBG / Z
Elektromagnetische tand-type koppeling met flexibele koppeling, statische magneet

Voedingsspanning: 24V cc. – 0% + 15% ..
Alleen gebruikt voor droge toepassingen.
Garandeert een snelle, eenvoudige montage tussen twee assen, één vastgemaakt aan de flexibele koppeling (16) en de andere op de naaf (8).
Noodzakelijk voor het herstellen van de uitlijning tussen twee tegenoverliggende assen.
De flexibiliteitshoeken in radiale, hoek- en axiale richting worden gespecificeerd volgens de afmetingen.
Statische momenten (Ms) van 20 tot 12000 Nm.

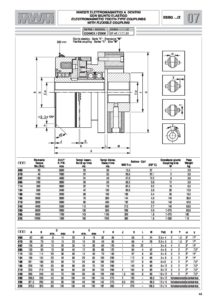

Datasheet
