MWM Elektromagnetische tandkoppeling EC/Z

MWM Elektromagnetische tandkoppeling EC/Z: Een getande koppeling is een apparaat dat twee kinematische systemen met elkaar verbindt die op dezelfde of een iets afwijkende snelheid t.o.v. elkaar draaien, afhankelijk van het type vertanding. Het kan de volgende soorten vertandingen hebben:Driehoekig zonder speling, voor aansluiting bij stilstand of bij nul / bijna nul relatieve snelheid, twee draairichtingen.Trapeziumvormig met speling, voor aansluiting bij stilstand of bij zeer lage relatieve snelheid, met twee draairichtingen.Zaagtand, voor verbinding tijdens beweging met lage relatieve snelheid, 1 draairichting. Standaard getande koppelingen maken verbinding in elke positie mogelijk, terwijl optionele getande koppelingen kunnen worden geleverd die gefixeerd worden om in 1 stand of om een aantal graden weer inschakeld te worden.Ze kunnen op de volgende manieren worden bediend: – hydraulisch – pneumatisch – electromagnetisch Ze kunnen op de volgende manieren werken: POSITIEF: de besturing verbindt de transmissie. NEGATIEF: (met drukveren) normaal gesloten: de besturing koppelt de transmissie los.

Getande koppeling EC / Z
CODE: 07.01. ••• .01

EC / Z
Elektromagnetische tandkoppeling met collectorring, overbrenging door flens met spie (5).

Voedingsspanning: 24V cc. – 0% + 15%.
Gebruikt in olie en droge toepassingen.
Gemonteerd met aandrijfas gegespeld op de magneetbeker (1) en de aangedreven beweging is verbonden met de flens (6). Alle aangesloten delen moeten perfect coaxiaal zijn.
Statische momenten (Ms) van 20 tot 6000 Nm

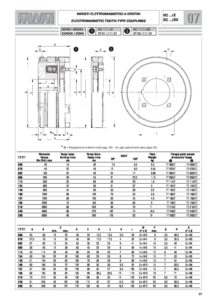

Datasheet

ec-z
