MWM Veerbekrachtigde pneumatisch geloste tandkoppeling DPG-N met flexibele koppeling

MWM Veerbekrachtigde pneumatisch geloste tandkoppeling DPG-N met flexibele koppeling

MWM Veerbekrachtigde pneumatisch geloste tandkoppeling DPG-N met flexibele koppeling: Een getande koppeling is een apparaat dat twee kinematische systemen met elkaar verbindt die op dezelfde of een iets afwijkende snelheid t.o.v. elkaar draaien, afhankelijk van het type vertanding. Het kan de volgende soorten vertandingen hebben:Driehoekig zonder speling, voor aansluiting bij stilstand of bij nul / bijna nul relatieve snelheid, twee draairichtingen.Trapeziumvormig met speling, voor aansluiting bij stilstand of bij zeer lage relatieve snelheid, met twee draairichtingen.Zaagtand, voor verbinding tijdens beweging met lage relatieve snelheid, 1 draairichting. Standaard getande koppelingen maken verbinding in elke positie mogelijk, terwijl optionele getande koppelingen kunnen worden geleverd die gefixeerd worden om in 1 stand of om een aantal graden weer inschakeld te worden.Ze kunnen op de volgende manieren worden bediend: – hydraulisch – pneumatisch – electromagnetisch Ze kunnen op de volgende manieren werken: POSITIEF: de besturing verbindt de transmissie. NEGATIEF: (met drukveren) normaal gesloten: de besturing koppelt de transmissie los.

Getande koppeling DPG-N
CODE: 03.62. •• .01

DPG-N
Veerbekrachtigde, pneumatisch lossende tandkoppeling met flexibele koppeling

De voeding (6 bar) ontkoppelt de getande koppeling
Montage tussen twee tegenover elkaar liggende assen met spie d.m.v. de naaf (1) op de aandrijfas en de aangedreven as op de flexibele koppelingsnaaf (18)
Statisch moment (MS) van 110 tot 2100 Nm

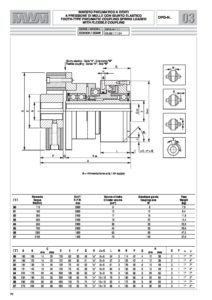

Datasheet

dpg-n
