MWM enkele schijf elektromagnetische koppeling EMSR
MWM enkele schijf elektromagnetische koppeling EMSR: Een frictie-koppeling (of wrijvingskoppeling) is een apparaat dat beweging overbrengt tussen twee kinematische systemen die met verschillende hoeksnelheden draaien. MWM produceert de volgende soorten koppelingen: – Meerdere schijven (multidisc), voornamelijk voor oliebad en droge toepassingen op lage snelheid. – Eén schijf, alleen voor droge toepassingen. Deze koppelingen kunnen op de volgende manieren worden geschakeld: – hydraulisch – pneumatisch – electromagnetisch Ze kunnen op de volgende manieren werken: POSITIEF:de besturing verbindt de transmissie; de koppeling wordt ingeschakeld wanneer er olie, lucht of spanning wordt toegevoerd. NEGATIEF (veer-aangebracht):de besturing verbreekt de overdracht; de koppeling wordt ontkoppeld wanneer er olie, lucht of spanning wordt toegevoerd.

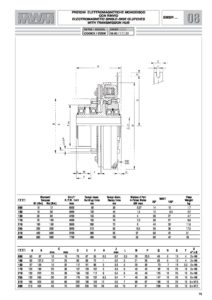

Koppeling EMSR
CODE: 08.60. ••• .01
EMSR
Elektromagnetische koppeling met één schijf en transmissieknoop
Spanning 24 V dc – 0 + 15%
Gebruikt voor droge toepassingen.
De huls (7) vereenvoudigt de montage en is voorzien van gaten voor het bevestigen van flenzen en riemschijven, enz., Die de beweging van de as ontvangen die is ingebracht in de centrale naaf (3).
Statische momenten (Ms) van 12 tot 900 Nm.
