MWM Eenschijfs pneumatische koppeling MPG met flexibele koppeling
MWM Eenschijfs pneumatische koppeling MPG met flexibele koppeling: Een frictie-koppeling (of wrijvingskoppeling) is een apparaat dat beweging overbrengt tussen twee kinematische systemen die met verschillende hoeksnelheden draaien. MWM produceert de volgende soorten koppelingen: – Meerdere schijven (multidisc), voornamelijk voor oliebad en droge toepassingen op lage snelheid. – Eén schijf, alleen voor droge toepassingen. Deze koppelingen kunnen op de volgende manieren worden geschakeld: – hydraulisch – pneumatisch – electromagnetisch Ze kunnen op de volgende manieren werken: POSITIEF:de besturing verbindt de transmissie; de koppeling wordt ingeschakeld wanneer er olie, lucht of spanning wordt toegevoerd. NEGATIEF (veer-aangebracht):de besturing verbreekt de overdracht; de koppeling wordt ontkoppeld wanneer er olie, lucht of spanning wordt toegevoerd.

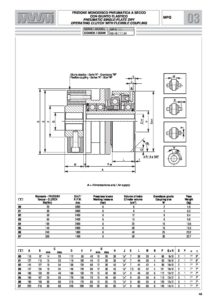

Koppeling MPG
CODE: 03.12. •• .01
MPG
Eénschijfs pneumatische koppeling met flexibele koppeling.
Gebruikt voor droge toepassingen.
Gemonteerd tussen twee tegenover elkaar liggende assen, door de naaf (1) aan de aandrijfas en de aangedreven as op de naaf van de flexibele koppeling te verspanen (15)
Statische momenten (Ms) van 20 tot 350 Nm.
