MWM Eenschijfs pneumatische koppeling MP
MWM Eenschijfs pneumatische koppeling MP: Een frictie-koppeling (of wrijvingskoppeling) is een apparaat dat beweging overbrengt tussen twee kinematische systemen die met verschillende hoeksnelheden draaien. MWM produceert de volgende soorten koppelingen: – Meerdere schijven (multidisc), voornamelijk voor oliebad en droge toepassingen op lage snelheid. – Eén schijf, alleen voor droge toepassingen. Deze koppelingen kunnen op de volgende manieren worden geschakeld: – hydraulisch – pneumatisch – electromagnetisch Ze kunnen op de volgende manieren werken: POSITIEF:de besturing verbindt de transmissie; de koppeling wordt ingeschakeld wanneer er olie, lucht of spanning wordt toegevoerd. NEGATIEF (veer-aangebracht):de besturing verbreekt de overdracht; de koppeling wordt ontkoppeld wanneer er olie, lucht of spanning wordt toegevoerd.

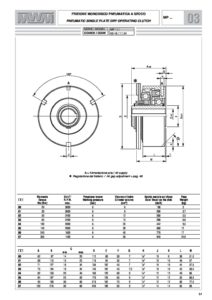

Clutch MP
CODE: 03.15. ••• .01
MP
Eén disc pneumatische koppeling.
Gebruikt voor droge toepassingen.
Alle aangesloten onderdelen moeten coaxiaal zijn geplaatst om ervoor te zorgen dat de koppeling correct werkt.
Brengt koppel over tussen een as bevestigd aan de naaf (1) en een flens die in contact moet zijn met de wrijvingsring (5).
Statische momenten (Ms) van 20 tot 350 Nm.
