MWM Pneumatische Eenschijfskoppeling MPG-N

MWM Pneumatische Eenschijfskoppeling MPG-N

MWM Pneumatische Eenschijfskoppeling MPG-N: Een frictie-koppeling (of wrijvingskoppeling) is een apparaat dat beweging overbrengt tussen twee kinematische systemen die met verschillende hoeksnelheden draaien. MWM produceert de volgende soorten koppelingen: – Meerdere schijven (multidisc), voornamelijk voor oliebad en droge toepassingen op lage snelheid. – Eén schijf, alleen voor droge toepassingen. Deze koppelingen kunnen op de volgende manieren worden geschakeld: – hydraulisch – pneumatisch – electromagnetisch Ze kunnen op de volgende manieren werken: POSITIEF:de besturing verbindt de transmissie; de koppeling wordt ingeschakeld wanneer er olie, lucht of spanning wordt toegevoerd. NEGATIEF (veer-aangebracht):de besturing verbreekt de overdracht; de koppeling wordt ontkoppeld wanneer er olie, lucht of spanning wordt toegevoerd.

Koppeling MPG-N
CODE: 03.52. •• .01

MPG-N
Enkele schijf koppeling, veer bekrachtigd, pneumatisch gelost, met elastische koppeling

Ontkoppeld met druk (6 bar)
Voor droge toepassing.
Om te worden gemonteerd tussen twee tegenover elkaar liggende assen, de centrale naaf (1) die is vastgezet aan de aandrijfas, terwijl ondertussen de aangedreven as moet worden gespied op de koppelingsnaaf (18)
Statische momenten (Ms) van 20 tot 350 Nm

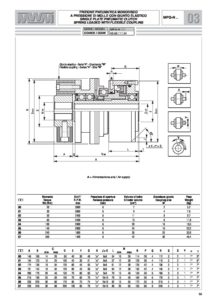

Datasheet

mpg-n
