MWM Hydraulische lamellenkoppeling IS
MWM Hydraulische lamellenkoppeling IS: Een frictie-koppeling (of wrijvingskoppeling) is een apparaat dat beweging overbrengt tussen twee kinematische systemen die met verschillende hoeksnelheden draaien. MWM produceert de volgende soorten koppelingen: – Meerdere schijven (multidisc), voornamelijk voor oliebad en droge toepassingen op lage snelheid. – Eén schijf, alleen voor droge toepassingen. Deze koppelingen kunnen op de volgende manieren worden geschakeld: – hydraulisch – pneumatisch – electromagnetisch Ze kunnen op de volgende manieren werken: POSITIEF:de besturing verbindt de transmissie; de koppeling wordt ingeschakeld wanneer er olie, lucht of spanning wordt toegevoerd. NEGATIEF (veer-aangebracht):de besturing verbreekt de overdracht; de koppeling wordt ontkoppeld wanneer er olie, lucht of spanning wordt toegevoerd.

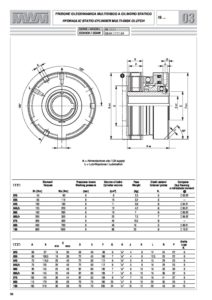

Koppeling IS
CODE: 03.01. ••• .01
IS
Hydraulische multidisc-koppeling met statische cilinder.Wordt voornamelijk gebruikt voor oliebadtoepassingen, in aanwezigheid van olienevel en in droge toepassingen bij laag toerental.
Overbrenging van koppel tussen de inwendige as bevestigd aan de centrale naaf (1) en de behuizing (15) door vertanding verbonden met externe schijven.
Statische momenten (Ms) van 45 tot 1050 Nm
