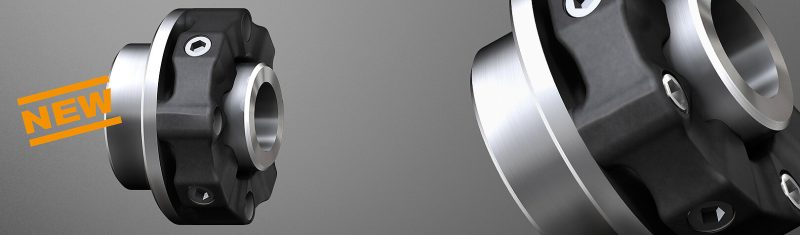

EVOLASTIC® E2H/E2HP hoogelastische as-koppeling

De koppelingsversie E2H / E2HP is een zeer flexibele askoppeling. Als allround koppeling kan hij in een groot aantal hoofd- en hulpaandrijvingen in de machine- en installatiebouw worden gebruikt.

EVOLASTIC® E2H/E2HP hoogelastische as-koppeling

EVOLASTIC® E2H/E2HP hoogelastische as-koppeling voor een breed scala aan toepassingen

De koppelingsversie E2H / E2HP is een zeer flexibele askoppeling. Als allround koppeling kan hij in een groot aantal hoofd- en hulpaandrijvingen in de machine- en installatiebouw worden gebruikt.

Vanwege zijn torsie-flexibele eigenschap wordt het gebruikt voor trillingen en akoestische isolatie in de aandrijflijn.

Naast de koppeloverdracht compenseert de koppeling ook axiale, radiale en hoekverplaatsingen en worden overbelastingen elastisch opgevangen.

Het type E2H kan axiaal worden geschroefd en is verkrijgbaar in tien maten.
Het type E2HP is axiaal steekbaar en verkrijgbaar in zeven maten.

Beide versies zijn verkrijgbaar in de materialen “NR” en op aanvraag “EPDM”.
Hun maximale bedrijfstemperaturen zijn 90 ° C (NR) en 110 ° C (EPDM).

Beide naven zijn leverbaar in de versies 1.0 (spiebaan en draadstift), 3.0 (profielvertanding) en 3.1 (profiel / klemnaaf N).

De ontwerpen maken zeer individuele en flexibele installatie-opties mogelijk, afgestemd op de specifieke toepassing.

De kern van de serie is een gevulkaniseerd, ringvormig gesloten elastomeerelement van natuurlijk rubber (WN, SN, MN, tot 90 ° C) of, voor hogere temperaturen, van synthetisch EPDM-materiaal (WE, SE, ME, tot 110 ° C).

De verschillende rubberhardheden dekken een toepassings- en draaimomentbereik voor elke maat.

Het constructieprincipe zorgt voor een gerichte voorspanning in het elastomeer.
