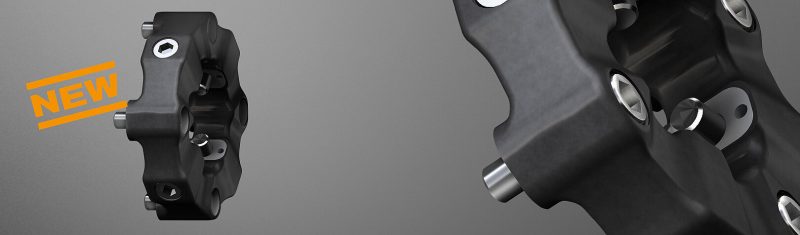

EVOLASTIC® E/EP hoogelastische koppeling

EVOLASTIC®, de koppelingsversie E / EP is een zeer flexibel enkelvoudig element voor een breed scala aan toepassingen in frequentiegeregelde en verbrandingsmotoraandrijvingen.

EVOLASTIC® E/EP hoogelastische koppeling

EVOLASTIC® E/EP hoogelastische koppeling, ontwerp met enkel elastomeer voor een breed scala aan toepassingen

De koppelingsversie E / EP is een zeer flexibel enkelvoudig element voor een breed scala aan toepassingen in frequentiegeregelde en verbrandingsmotoraandrijvingen.

Vanwege zijn torsie-flexibele eigenschap wordt het gebruikt voor trillingen en akoestische isolatie in de aandrijflijn.

Naast de koppeloverdracht compenseert de koppeling ook axiale, radiale en hoekverplaatsingen en worden overbelastingen elastisch opgevangen.

Type E kan axiaal worden geschroefd en is verkrijgbaar in tien maten.
Het type EP is axiaal steekbaar en verkrijgbaar in zeven maten.

Beide versies zijn verkrijgbaar in de materialen “NR” en op aanvraag “EPDM”. Hun maximale bedrijfstemperaturen zijn 90 ° C (NR) en 110 ° C (EPDM).

De koppelingen type “E” en “EP” worden geleverd met een montageset bestaande uit cilinderkopschroeven, borgringen en positioneringshulzen.

De kern van de serie is een gevulkaniseerd, ringvormig gesloten elastomeerelement van natuurlijk rubber (WN, SN, MN, tot 90 ° C) of, voor hogere temperaturen, van synthetisch EPDM-materiaal (WE, SE, ME, tot 110 ° C).

De verschillende rubberhardheden dekken een toepassings- en draaimomentbereik voor elke maat.

Het constructieprincipe zorgt voor een gerichte voorspanning in het elastomeer.

Datasheet

PDF_handleiding_Evolastic                                               Evolastic
